Как PCB Clone може да ви помогне да спасите платка с липсващи дизайнерски файлове?

Резюме

Когато критичен електронен продукт все още е в експлоатация, но оригиналните CAD данни са изчезнали, една повредена платка може да се превърне в седмици престой, скъпи цикли на редизайн или блъсканица за ненадеждни заместители. PCB клонинге структуриран подход за обратно инженерство, който пресъздава готовите за производство данни на съществуваща платка, така че да можете да я възпроизведете, поправите в мащаб или да поддържате по-стара продуктова линия жива, докато планирате дългосрочен ъпгрейд. Тази статия обяснява кога клонирането има смисъл, каква информация можете реалистично да възстановите, как да минимизирате риска и какво отговорният работен процес на клониране изглежда от първата проверка до окончателното валидиране.

Съдържание

• Контур с един поглед
• Какви болкови точки решава клонирането на PCB
• Какво всъщност означава PCB Clone на практика
• Кога клонирането е най-умният вариант и кога не
• Практичен работен процес за клониране на PCB от началото до края
• Как да защитим качеството и надеждността
• Какво определя разходите и времето за изпълнение
• Какво трябва да подготвите, преди да поискате оферта
• Как да изберем отговорен партньор за клониране
• ЧЗВ
• Следваща стъпка

Контур с един поглед

1. Изяснете целта си: подмяна, ремонт на склад, удължаване на жизнения цикъл или препроектиране на мост.
2. Потвърдете собствеността и разрешенията.
3. Заснемане на данни от платката: размери, слоеве, съвети за подреждане и картографиране на компоненти.
4. Пресъздайте производствени файлове и електрически намерения: Gerber, бормашина, netlist, BOM.
5. Прототипирайте, валидирайте и заключете контролирана версия.
6. Установете постоянен контрол: входяща проверка, функционално тестване и проследимост.

Какви болкови точки решава клонирането на PCB

Повечето отбори не решават да клонират дъска, защото звучи забавно. Правят го, защото алтернативата е по-лоша. Ето най-често срещаните ситуации къдетоPCB клонингпремахва истинската оперативна болка:

• Няма изходни файловетъй като първоначалният дизайнер е напуснал, данните са изгубени или продуктът е придобит години по-късно.
• Излезли от употреба компонентиви принуждават или спешно да препроектирате, или да набавите рискови акции от сивия пазар.
• Теренни ремонтинуждаят се от стабилни платки за смяна, а не от произволни „съвместими“ алтернативи с неизвестно тегло на стека или мед.
• Натиск за съответствиеизисква последователно производство и документация за преминаване на одити или вътрешни проверки на качеството.
• Време за възстановяванеима повече значение от „перфектния модерен дизайн“, особено за промишлени контроли и наследени инструменти.

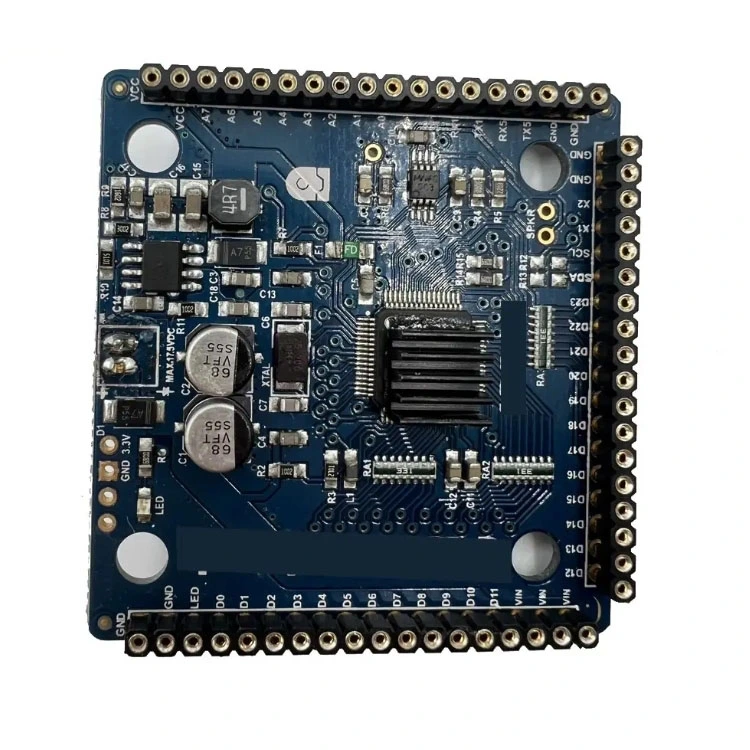

Какво всъщност означава PCB Clone на практика

Хората използват „клониране“ случайно, но от инженерна гледна точка то обикновено включва три слоя работа:

• Физическа репликацияпресъздаване на контура на платката, монтажните отвори, конекторите, броя на слоевете и поведението на стека възможно най-точно.
• Електрическа реконструкцияулавяне на медна свързаност, така че възпроизведената платка да съответства на първоначалното намерение на списъка с мрежи.
• Възстановяване на компонентиидентифициране на части, отпечатъци, стойности, алтернативи и бележки за сглобяване, така че дъската да може да бъде изградена последователно.

Доставките често включват готови за производство изходи като Gerber или ODB++ данни, файлове за пробиване, данни за избор и поставяне, когато е възможно, списък на материалите, и проверен списък с мрежи. Ако целта ви е дългосрочна поддръжка, много екипи изискват и реконструирана схема, така че бъдещото отстраняване на неизправности да не разчита на догадки.

Кога клонирането е най-умният вариант и кога не

Клонирането е инструмент, а не по подразбиране. Използвайте го, когато съответства на вашия рисков профил и времева линия.

Практичен работен процес за клониране на PCB от началото до края

Надеждният клонинг е резултат от дисциплинирани стъпки, а не от едно сканиране. По-долу е даден работен процес, който инженерните екипи обикновено използват, за да намалят изненадите.

• Стъпка 1: Прием и дефиниране на целта
  • Потвърдете какво означава „успех“: точна замяна, функция за прилягане на формата или функционален еквивалент с алтернативи.
  • Съберете контекст: работна среда, режим на повреда, очакван обем и времева линия.
• Стъпка 2: Безразрушителен контрол
  • Измерете очертанията, местоположенията на отворите, ключовете на конекторите и механичните ограничения.
  • Идентифицирайте индикатори за слоеве и производствени характеристики, като импедансни следи, типове отвори и медни заливки.
• Стъпка 3: Улавяне на данни за мед и слоеве
  • Изображения с висока разделителна способност за горни и долни слоеве за картографиране на следи и референтни обозначения.
  • Контролирано разкриване на слоя, когато е необходимо за многослойни платки, изпълнено внимателно, за да се запази прецизността.
• Стъпка 4: Идентификация на компонента и реконструкция на BOM
  • Кръстосана проверка на маркировки, опаковки и стойности; потвърдете полярностите и ориентацията на pin-1.
  • Определете одобрени алтернативи, за да предотвратите бъдещи недостиг.
• Стъпка 5: Пресъздайте производствени резултати
  • Генерирайте файлове с оформление и производствени данни, включително дефиниции на свредла и маска за запояване.
  • Извлечете свързаността и изпълнете проверки за последователност на списъка с мрежи спрямо възстановената мед.
• Стъпка 6: Изграждане и валидиране на прототип
  • Изградете прототипи при контролирани параметри на процеса.
  • Извършвайте електрически тестове като непрекъснатост, проверки на импеданса, когато е уместно, и функционална проверка в реалната система.
• Стъпка 7: Заключване на ревизията и документация
  • Замразете подлежаща на одит ревизия с регистрационни файлове за промени и записи на тестове.
  • Създайте удобни за обслужване изходи, ако планирате да поддържате продукта с години.

Как да защитим качеството и надеждността

Най-големият страх на клиентите е прост: „Дали клонираната платка ще се държи точно като оригинала и ще продължи ли да се държи по този начин след внедряването?“ Можете да намалите този риск, като третирате клонирането като контролиран инженерен проект.

• Стек-ъп дисциплинаповторен брой слоеве, дебелина на медта, диелектрично поведение и структури с контролиран импеданс, когато има такива.
• Точност на конекторамеханичното несъответствие е бърз начин за повреда, дори ако веригата е правилна.
• Автентичност на компонентаустановете проследими източници и избягвайте неизвестни канали за доставка за критични ИС.
• Тествайте стратегиядефинирайте тестов план отвъд „включва се“, включително условия на натоварване, термично поведение и крайни случаи.
• Контрол на процеситеуточнете профили за запояване, стандарти за проверка и критерии за приемане от самото начало.

Какво определя разходите и времето за изпълнение

Цената варира, тъй като сложността варира. Вместо да гадаете, фокусирайте се върху важните лостове:

• Брой и плътност на слоеветеповече слоеве и компоненти с фина стъпка увеличават усилията за реконструкция.
• Състояние на бордаизгорели, корозирали или физически модифицирани платки намаляват възстановимите детайли.
• Наличност на частипрекратените или трудни за идентифициране компоненти добавят време за доставка и валидиране.
• Искано ниво на документацияпълната схематична реконструкция отнема повече време от клонирането на форма-fit-функция.
• Очаквания за валидиранефункционалното тестване във вашата реална система е разликата между „изглежда подобно“ и „работи надеждно“.

Какво трябва да подготвите, преди да поискате оферта

Ще получите по-бърз и по-точен план, ако подготвите малък пакет от информация. Използвайте този контролен списък.

• поне2 работещи мострикогато е възможно, плюс 1 неуспешна проба, ако искате анализ на неуспеха.
• Снимки на платката, инсталирана в продукта, за потвърждаване на механичните ограничения и ориентацията на конектора.
• Вашето целево количество и дали имате нужда от текуща доставка или еднократна партида.
• Всички известни работни условия: температурен диапазон, вибрации, влажност, работен цикъл, профили на натоварване.
• Всички улики, които все още имате: частични Gerbers, PDF файлове, стари износи на BOM, копринени бележки или тестови процедури.
• Пояснение относно фърмуера и програмираните части: имате ли двоични файлове, ключове или метод за програмиране?

Как да изберем отговорен партньор за клониране

Вие не само купувате дъска. Вие купувате увереност, че възпроизвеждането е контролирано, документирано и повторяемо. Ето какво да търсите в отношенията с доставчик:

• Ясни граници на законността и разрешениятасериозен доставчик ще попита за собственост и разрешено използване.
• Инженерна комуникациятрябва да можете да обсъждате подреждане, алтернативи и методи за тестване на обикновен език.
• Нагласа за проверкапотърсете проверки на netlist, валидиране на прототип и проследими доставки.
• Ревизионен контролклонираният дизайн трябва да има дефинирана версия, така че бъдещите партиди да останат последователни.

ПриShenzhen Greeting Electronics Co., Ltd., екипите обикновено подхождат към клонирането като към проект за непрекъснатост на инженерството: изясняване на целите, възстановяване на критични производствени данни, валидиране на прототипи в реални условия, след това заключване на стабилна ревизия за повторно производство. Ако имате нужда от мостово решение, докато планирате редизайн, контролиран клонинг може да ви спечели време, без да жертвате надеждността.

ЧЗВ

Може ли клонинг на печатна платка да бъде идентичен с оригиналната платка

Може да бъде еквивалентно на формата и функцията и често изключително близко, но „идентично“ зависи от това какво имате предвид. Механичните размери и свързаността могат обикновено се съчетават много добре. Точното поведение на материала, патентованите компоненти и детайлите на фърмуера може да изискват допълнителна работа или може да е невъзможно пресъздайте без оригиналните данни.

Имам ли нужда от няколко проби

Множеството проби намаляват риска, тъй като инженерите могат да сравняват маркировките, да потвърждават двусмислени следи и да избягват копирането на платка, която вече е била модифицирана или ремонтирана. Ако имате само една проба, очаквайте повече стъпки за валидиране и по-консервативна времева линия.

Ами ако някои компоненти вече не са налични

Практическият план за клониране често включва алтернативни компоненти. Ключът е да се потвърди, че алтернативите отговарят на електрическите изисквания и отговарят на отпечатъка, след това потвърдете поведението чрез тестване при вашето реално натоварване и среда.

Ще реши ли клонирането фърмуер и програмиране

Клонирането на PCB не пресъздава автоматично заключен фърмуер. Ако платката съдържа програмирани микроконтролери, защитени елементи или криптирана памет, може да имате нужда от оригиналните двоични файлове, законен метод за програмиране или оторизирана стратегия за подмяна на части.

Как да намаля вероятността от повреди на полето

Поискайте план за валидиране и третирайте прототипите като задължителни за критични за мисията системи. Определете критерии за приемане, включете функционални тестове, които имитират реални работни условия и заключете ревизия с проследими стандарти за доставка и инспекция.

Следваща стъпка

Ако се сблъсквате с липсващи файлове, изтекъл източник или спешен престой, добре управляванPCB клонингпроектът може да ви осигури стабилен, потвърден от теста път обратно към производството. Споделете вашите снимки на дъската, целевото количество и системния контекст и поискайте практичен план за възстановяване, който включва валидиране и ревизионен контрол.
