Как клонирането на PCB се различава от PCB обратното инженерство?

2025-02-22

В света на електрониката, печатни платки (PCBs) са от решаващо значение за функционалността на различни устройства. Когато има нужда от повторение, анализ или подобряване на съществуващ ПХБ, влизат два общи метода:PCB клониранеи PCB обратна инженерство. Въпреки че могат да изглеждат сходни, те обслужват различни цели и включват различни процеси. Разбирането на разликите между тези две техники може да помогне да се определи кой подход е най -подходящ за определен проект.


Какво представлява PCB клонирането?


Клонирането на PCB е процесът на дублиране на съществуваща печатна платка, без да се прави никакви модификации. Този метод често се използва, когато оригиналните дизайнерски файлове, като схеми и файлове на Гербер, не са налични, но е необходима работна реплика на дъската.


Процесът на клониране започва с анализ на физическата печатна платка, сканирайки нейните слоеве и извличане на следите за оформление и верига. Разширените софтуерни инструменти помагат да се възпроизведе дизайна на PCB, включително поставянето на електронни компоненти и медни следи. След като данните бъдат събрани, се произвежда нова дъска, която да бъде точно копие на оригинала.


PCB клониранеобикновено се използва за подмяна на остарели или преустановени ПХБ, произвеждайки идентични копия за мащабно производство и възстановяване на загубени дизайни. Тъй като този метод се фокусира върху репликацията, а не върху препроектирането, той не включва подобрения на производителността или модификации на веригата.

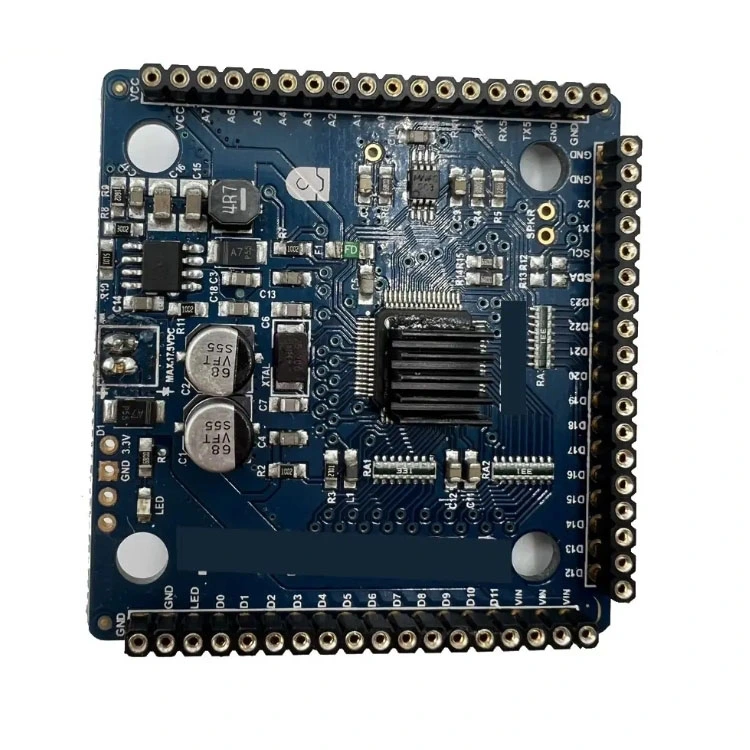

PCB Clone

Какво е PCB обратната инженеринг?


PCB Reverse Engineering е по -детайлен и аналитичен подход, който включва изучаване на дизайна на PCB, за да се разбере как функционира. Тази техника често се използва за отстраняване на проблеми, подобряване на съществуващите дизайни или пресъздаване на схеми за ПХБ, на който липсва документация.


За разлика от клонирането, обратното инженерство не копира просто печатни платки; Вместо това, той разгражда дизайна на веригата, проследява пътеките на сигнала и идентифицира как взаимодействат компонентите. Инженерите могат да разглобят слоя на дъската по слой, да картографират връзки и да реконструират оригиналните схеми. Този процес позволява модификации, като например подмяна на остарели компоненти, оптимизиране на схемата за по -добра производителност или препроектиране на дъската за конкретни подобрения.


PCB обратното инженерство се използва широко в разработването на продукти, анализ на откази, изследвания и разработки и надграждане на стари електронни системи. Това е основен инструмент за инженерите, които искат да подобрят или променят съществуващ ПХБ, а не просто да го дублират.


Основни разлики между клонирането на PCB и PCB обратното инженерство


Основната разлика междуPCB клониранеи PCB обратното инженерство се крие в тяхната цел и сложност. Клонирането се фокусира върху извършването на точен дубликат без промени, докато обратното инженерство включва подробен анализ и възможни модификации на дизайна.


Клонирането на PCB е идеално, когато целта е да се възпроизведе съществуваща дъска, каквато е, независимо дали е за производство, ремонт или подмяна на остарели компоненти. За разлика от тях, обратното инженерство е предпочитаният подход, когато са необходими подобрения, отстраняване на неизправности или възстановяване на дизайна.


Докато и двете техники са ценни в електрониката, изборът на правилния метод зависи от специфичните нужди на проекта. Ако имате нужда от точна реплика, клонирането на PCB е пътят. Ако имате нужда от представа за дизайна и потенциалните подобрения, PCB обратното инженерство е по -добрият вариант.


В областта на PCB Clone, поздравът като лидер винаги е бил имитиран, но никога не е надминал. Компанията комбинира най-новия дизайнерски софтуер на EDA, професионални техници за копиране и модерна технология за процеси за клониране на еднослойни, двуслойни, многослойни (до 48 слоя) PCB платки и може да копира различни табла с висококачествени платки на PCB като слепи и погребани дупки. За запитвания можете да се свържете с нас вsales666@grtpcba.com.
