Как извличате схемата от клонирана печатна платка?

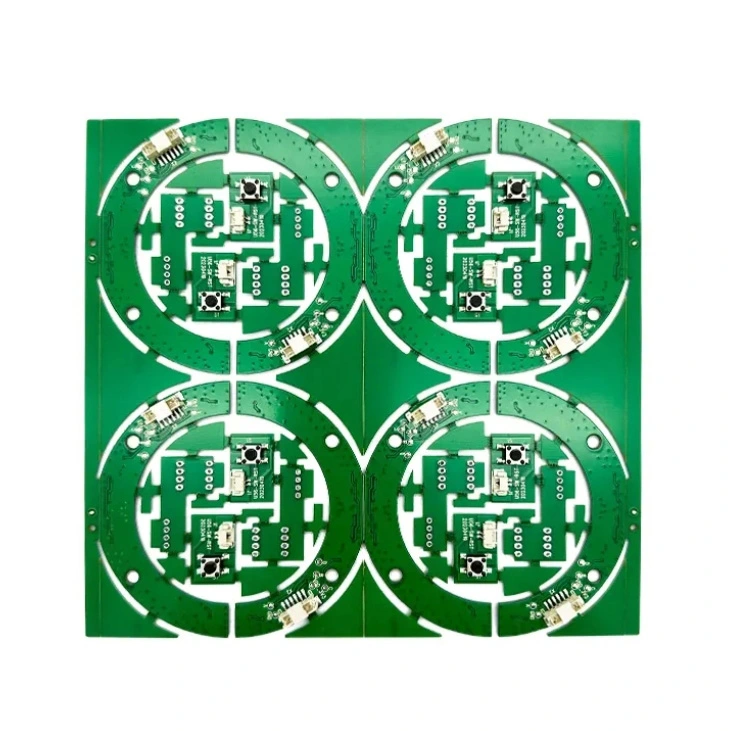

Извличане на схема от aКлонирани печатни платкивключва обратна инженерство, където анализирате физическата платка, за да пресъздадете неговата схема. Този процес изисква внимателно наблюдение, идентифициране на компоненти и проследяване на връзки. Ето ръководство стъпка по стъпка:

1. Проверете и документирайтеPCB

- Правете снимки с висока разделителна способност: Заснемете и двете страни на PCB за справка.

-Забележете PCB слоеве: Проверете дали това е еднослойна, двуслойна или многослойна дъска.

- Определете ключови компоненти: Намерете ICS, резистори, кондензатори, диоди, конектори и т.н.

- Проверете етикетите и маркировките: Някои компоненти имат отпечатани референтни обозначения.

2. Desolder & Идентифицирайте компоненти

- Компоненти на Desolder (ако е необходимо): Използвайте станция за преработка на горещ въздух за безопасно отстраняване.

- Прочетете номера на части за IC: Потърсете таблици с данни, за да разберете конфигурациите на ПИН.

- Измерване на резистори и кондензатори: Използвайте мултицет или LCR метър, за да определите стойностите.

- Етикетиране на всеки компонент: Присвояване на обозначения като R1, C1, U1 за по -лесно проследяване.

3. Проследете връзките на веригата

- Използвайте мултицет в режим на непрекъснатост: Проверете електрическите пътища между компонентите.

- Следвайте следи от PCB: Използвайте лупа или микроскоп за подробно проследяване.

- Използвайте софтуер за дизайн на PCB: Импортирайте изображения с висока разделителна способност в инструменти като Kicad, Altium или EasyEda за по-лесно проследяване.

- Проверете скритите връзки: Ако може да се изисква многослойна проверка за проследяване на вътрешните слоеве.

4. Реконструкция на схемата

- Използвайте PCB Design Software: Начертайте схемата в Kicad, Eagle, Altium или Orcad.

- Подредете логично компоненти: Групови секции за мощност, сигнал и заземяване правилно.

- Проверете връзките: Сравнете с таблиците с данни и функционалните очаквания.

5. Симулирайте и проверете веригата

- Използвайте симулационен софтуер: Инструменти като LTSPice, Proteus или MultiSIM могат да помогнат за проверка на поведението на веригата.

- Сравнете с оригиналната PCB: Тест функционалност с захранване за отстраняване на грешки, ако е възможно.

Изисква се инструменти:

✔ Мултицет / LCR метър

✔ осцилоскоп (за тестване на сигнала)

✔ Станция за преработка на горещ въздух (за обезсърчаване)

✔ Микроскоп / лупа

✔ Софтуер за дизайн на PCB (Kicad, Eagle, Altium)

✔ Скенер за рентгенови лъчи (за многослойни дъски)

Окончателни мисли

Извличането на схема от клониран PCB е отнемащ време, но постижим процес, ако се извърши внимателно. От съществено значение е да се спазват законите за интелектуалната собственост, ако ПХБ принадлежи към собственик на дизайн. Искате ли насоки за конкретен тип ПХБ или препоръки за инструменти?
